Formation - Vente Machines-Outils et Equipements Industriels

Référencé depuis le 2 mai 2017



Nous vous proposons actuellement, ce centre d'usinage Hwacheon Vesta 1000 EN STOCK POUR LIVRAISON RAPIDE



CENTRE VESTA 1000 - FANUC

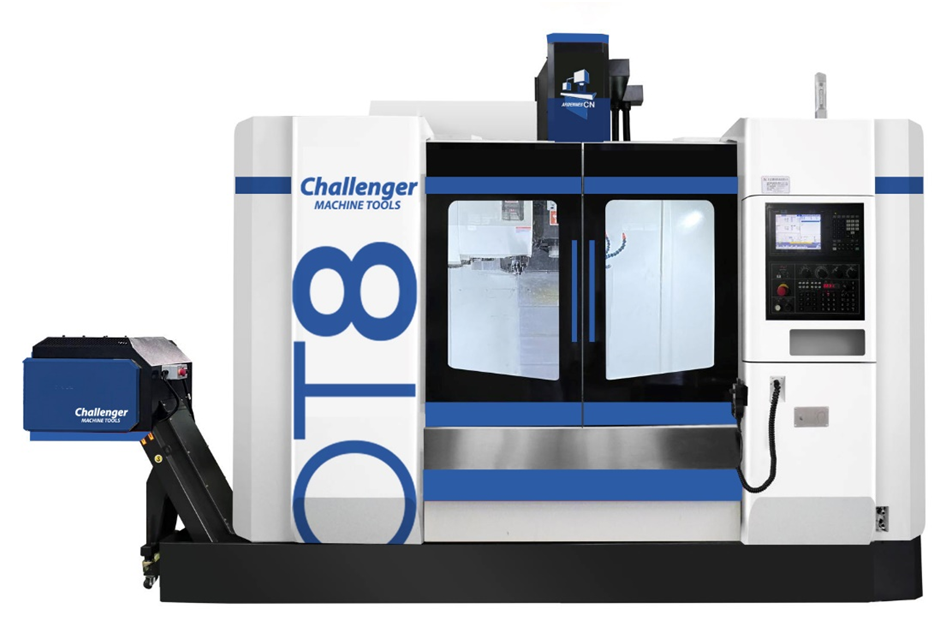

                   Photo non contractuelle.



CARACTERISTIQUES TECHNIQUES GENERALES





Course d'axe (X / Y / Z)     1.000 / 550 / 500 mm

Dimensions de la table     1.100 x 502 mm

Charge admissible             700 kg

Avance de travail   24.000 mm/min

Vitesse rapide     36 / 36 / 30 m/min

Vitesse de broche  12.000 tr/min

Puissance de broche         18,5 kW

Couple de broche   118 Nm

Nombre d'outils     30

Queue d'outil          BT-40

Réservoir de liquide de refroidissement         vol. 250 litres




Équipement  machine et options intégrées





VESTA-1000 (Fanuc)

Lampe de travail (LED)

Carénage complèt

Manivelle electronique

Refroidisseur d'huile de broche

Unité de lubrification

Taraudage rigide

Interface réseau RJ45/RS232

Convoyeur à vis pour l'évacuation des copeaux de la zone de travail

Buse de refroidissement externe sur la broche

Lampe de signalisation 3 couleurs

Manuels et documentation (papier) : comprenant :

Manuel d'utilisation de la machine, manuel de programmation et manuel spécifique CN

Schéma électrique et liste des pièces détachées en anglais.

Fanuc 0i-MF PLUS

Écran LCD (15 pouces), Conversationnel graphique MANUAL GUIDE i,  mémoire de programme : 2 Mo (MegaBytes) et 1 000 programmes (chacun), programme CNC Look-Ahead : 200 blocs

   GUIDE MANUEL i : un guide d'utilisation intégré, qui fournit des conseils d'utilisation pratiques, de la programmation au fonctionnement de la machine, sur un seul écran.

   La technologie Fine Surface comprend des fonctionnalités qui améliorent la qualité de surface des pièces. L'écran de réglage de surface fine vous aide à définir de manière optimale les paramètres d'ébauche et de finition. Les paramètres pour un usinage rapide et de haute précision peuvent être ajustés à l’aide des curseurs intuitifs. Ceci est réalisé par différentes méthodes :

        Traitement de données de haute précision provenant de programmes CAD/CAM

        Exécution plus rapide de petits segments de ligne et génération de trajectoires d'outils lissées

        Guidage précis

iHMI - Interface Homme-Machine Intelligente

   Conception, touches de commande et de fonction disposées de manière ergonomique

Configuration facile des fonctions de contrôle avancées

 OPTIMA (Système d'optimisation de l'avance de coupe)

OPTIMA utilise une méthode de contrôle adaptative pour le contrôle de l'avance en temps réel et maintient les efforts de coupe et d'avance constantes pendant le processus d'usinage. En conséquence, l'usure de l'outil est moindre, tandis que le taux d'élimination des copeaux peut être considérablement augmenté.

 HECC (Hwacheon Efficient Contour Control System)

HECC (Hwacheon High-Efficiency Contour Control System) offre une interface de programmation facile à utiliser pour différentes pièces et différents modes de traitement. Le système fournit un contrôle précis et personnalisé du contour de la pièce sélectionnée, tout en prolongeant la durée de vie de la machine et diminution du temps de processus. L'affichage personnalisable offre une surveillance en temps réel et un accès rapide. - Le programme offre différentes options pour différentes vitesses de coupe et précision pour la rugosité et les formes. - L'affichage personnalisable offre une surveillance en temps réel et un accès rapide et facile. - Le programme est exécutable sur un système NC DATA existant et fonctionne avec le système G Code.

 Interpolation hélicoïdale

HTDC (Hwacheon Thermal Displacement Control System)

Correction en temps réel de la dilatation de broche, Compensation de la déformation en fonction de la force centrifuge, Le système Hwacheon Frame Displacement Control (HFDC) compense automatiquement l'erreur en fonction de la température. Des capteurs de température haute sensibilité sont installés sur des éléments intégrés et interagissent en temps réel pendant le traitement.

 Broche de fraisage de 12 000 tr/min (18,5 / 11 kW), intégrée

Puissance d'entraînement : 18,5 / 11 kW (25 % ED / const.), Couple : 117,7 / 70 Nm (25 % ED / const.), max. Rotation : 12 000 tr/min (toutes les indications relatives aux commandes Fanuc)

 Magasin d'outils

ATC avec 30 outils (BT-40)

Outil à outil : 1,6 s

Copeaux à copeaux : 3,3 s

Convoyeur de copeaux (type arrière)

Evacuation des copeaux vers l'arrière de la machine.

Arrosage HAUTE PRESSION travers la broche (CTS) 30 bars

Débit : 13 litres/min à 30 bars

 Préparation interface 4ème axe (PLC)



Garantie 24 mois
